Fonction Siemens

Fonction de dialogue avec CN Siemens



Charger archive Siemens : relecture d’un fichier de sauvegarde d’un magasin CN Siemens dans Visu_Outil.

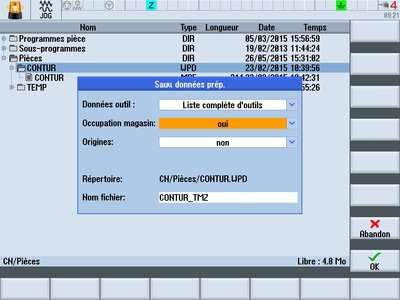

Pour récupérer les infos de la CN Il faut créerr une «Archive des données de préparations» (possibilité de sauvegarder sur Siemens les données outils, Magasin et les origines machine (Figure 1).

Figure 1 Archive Siemens

L’archive ainsi créer est un fichier *.INI que l’on sauvegarde dans le dossier pièce avec les données outils, la gamme, les fichiers Iso etc.



Relecture dans Visu_Outil



Ce fichier INI peut alors être relu par Visu_Outil, en utilisant la fonction «Charger archive siemens». Après la relecture la relecture va remplir le magasin avec les infos présentes sur la machine (certaines poches vides vont passer en rouge dans Visu_Outil, signe que sur la machine nous avons des outils en poche et que dans Visu_Outil l’équivalent n’a pas été retrouvé).

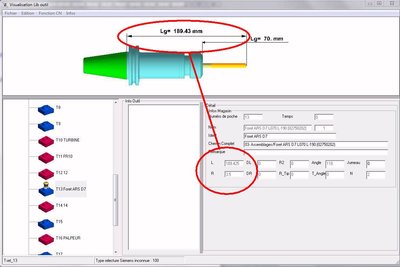

Figure 2 Mise à jour dans Visu_Outil

Ecrire config Siemens : Ecriture d’un fichier CN qui permettra de mettre à jour les données sur la CN.

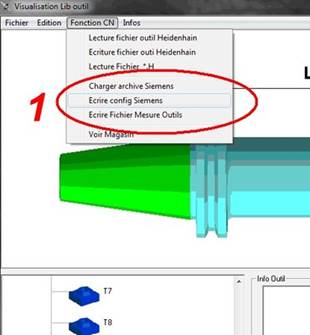

Figure 3 Ecrire Config Siemens

Dans les fonctions CN (1) nous exportons la config des outils Siemens sous forme de fichier *.mpf pour que automatiquement soit renseigné sur la machine les outils, nom, longueur par défaut, géométrie… dans la liste outils. Ceci évite de faire des erreurs et permet de rendre l’opération instantanée à l’opérateur / régleur (Figure 3).



Exemple de code généré Fichier S840D : http://5axes.free.fr/blog/walter/tool.mpf



Ecrire Fichier Mesure Siemens : Ecriture d’un fichier de mesure Outils Siemens au format ISO pour mesurer automatiquement tous les outils du magasin outil



On va générer un fichier de mesure automatique des outils pour qu’ils soient contrôlés en longueur et pour certains types au diamètre.



Exemple de code généré pour 840D palpage mécanique Fichier : http://5axes.free.fr/blog/walter/tool_meas.mpf



Version de mise à jour de la page : VisuOutil 2.17.09

18/09/2019
