Format DXF des porte-outil / outil



La représentation des outils et porte-outil chez les fabricants ou dans les logiciels de gestion d’outil est « relativement » normalisée.



L’outil est représenté en position XY (horizontal) l’origine étant fixé au nez de broche ( sens de montage de la broche vers l’outils).

Dans le format VISU_OUTIL l’outil est vertical ( plan ZX) est l’on va de l’outil vers la broche. Il faut donc par rapport au format DXF standard effectuer une rotation est un déplacement de la géométrie de manière à ramener les cotes à l’origine VISU_OUTIL .

Dans le format Visu_Outil l’on ne donne comme géométrie que la courbe extérieure permettant de matérialiser l’élément de révolution matérialisant l’élément.

La géométrie  du fichier DXF est organisé selon des layers. Le nom est la réorganisation des entités sur le layer est relativement standard.



DEFPOINTS    Points de constructions (pas toujours présents)

0                Normalement vide

1                Géométrie extérieur    ( la partie qui va nous intéresser)

2                Cote principale           (décalage à utiliser en priorité)

3                Construction cachés

4                Axes

6                Texte



SK1          Géométrie extérieur normalement invisible dans un montage ( utiliser pour représentation d’assemblé en automatique )

SK2          Cote annexe

SK3          Construction cachés annexes

SK4          Axes principale élément

SK6          Géométrie annexe  ( logo ou autre)



DXF2TXF Permet donc de traiter de manière automatique les fichiers DXF. Les étapes de transformation de la géométrie issue du fichier fabricants sont décrites dans le paragraphe suivant. Les fonctions du Programme DXF2TXF vont vous permettre de .

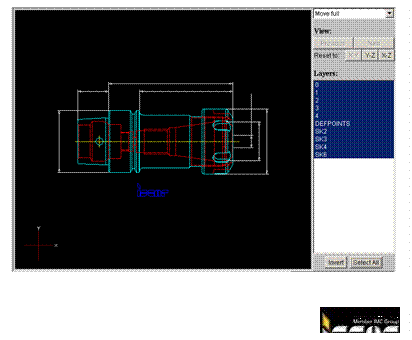

Figure 1 Fenêtre de visualisation des formats DXF

De charger un fichier au format DXF en traitant les informations de couleur et de layer.

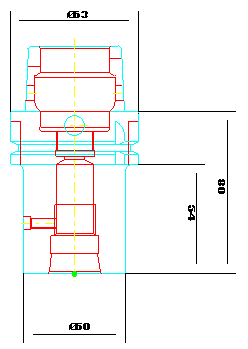

De tourner et de décaler la géométrie. Pour amener la définition en position verticale et avec une origine positionnée sur l’extrémité la plus proche de l’outil.
D’éliminer un maximum d’information géométrique inutile   A ) Entités non présentes sur le layer 1 et sk1  (voir configuration des layers) B) Entités situés à gauche de l’axe de symétrie (après retournement) C) Entités de type texte, spline , ellipse, point D) Lignes horizontale (après retournement) E) Petites lignes
De sélectionner les éléments permettant de définir le contour extérieur de l’élément.
De réorganiser et recréer la géométrie définitive du contour final qui sera exporté dans le format VISU_OUTIL.   En Vert les courbes issues du modèle DXF En Bleu les droites recrées pour fermer le profil.
De sauvegarder ce profil au format TXF (Tebis eXchange Format)



Suite : Menu DXF



Version de mise à jour de la page : VisuOutil 2.13.02
