Permet de faire une
rotation du modèle (généralement 90°) . Vous pouvez modifier l’angle de
rotation en changeant la valeur dans la case contiguë au bouton.
|
|
Attention la
valeur utilisée dans le format DXF permettra de renseigner le champ Length qui servira d’indication pour la longueur de
montage du composant ou de l’outil.
Lance la détection de toute les
cotes présentes dans le fichiers DXF de manière à remplir la liste des décalage
possible. En sélectionnant une valeur dans la liste, la valeur du décalage sera
automatiquement renseignée.
Si aucune cote
n’est présente dans le fichier vous pouvez avant d’utiliser la fonction de recherche
créer une cote via le bouton
Ce bouton permet de
réaliser un miroir de notre géométrie. Cette fonction est utile dans certains
cas , où la géométrie n’est pas symétrique et où la partie la plus intéressante
du profil est situées à gauche de l’axe après retournement.
Attention
seule les entités de type ligne ou arc de cercle sont transformées.
Ce bouton permet de changer
l’échelle d’un dessin pour le passer d’inch à mm dans le cas ou la définition
du fichier DXF serait faite en mm mais en réalité avec des valeurs impériales
(cas DXF Wintool)
Sélectionne toutes les entités non
situé sur les layers 1 et SK1 . Le nom de ces layers peut être
modifié dans les cases suivantes .
Sélectionne toutes les entités
situées à gauche du l’axe outil (point 0,0)
Sélectionne toutes les lignes
horizontales.
Sélectionne toutes les
entités autres que celles du type ligne ou arc de cercle qui sont les deux
seuls types acceptés dans le format TXF.
Sélectionne les petites
lignes( celles dont la longueur est inférieur à la tolérance
Sélectionne les entités
présentent sur le layer affiché. ( sélectionner un layer dans la liste en
cliquant dessus avant d’utiliser cette fonction)
Permet de sélectionner
manuellement un groupe d’entités au moyen d’une trappe. Pour réaliser la
sélection cliquez un point dans la zone graphique, en maintenant le doigt
appuyé sur le bouton déplacez le curseur de manière à définir le la zone de
sélection.
Permet de sélectionner
toutes les entités situé au dessous de l’ordonné 0. la valeur de l’ordonné peut
être modifiée dans la case contiguë au bouton.
Cette fonction est utile dans le
cas d’importation de géométrie d’outil en supprimant toute la géométrie situé sous
le dessin de la queue de l’outil.

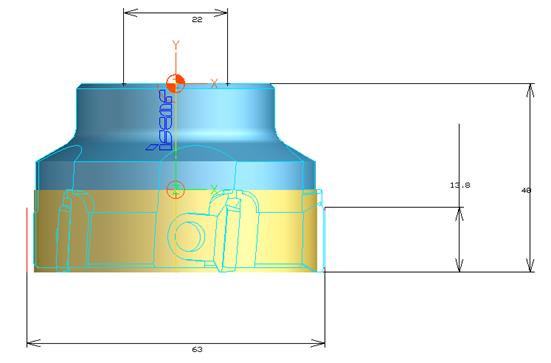

En jaune on a la partie active de l’outil . Cette partie n’est pas décrite par le profil du fichier TXF. L’origine de la géométrie doit se situer à la frontière entre la zone jaune et la zone bleue.
Ce bouton efface les entités
sélectionner par les fonctions précédentes. Il est possible soit de cumuler la
sélection d’entités soit d’effacer après chaque sélection les entités.
L’annulation
d’un groupe de sélection peut se faire soit en appuyant sur la touche Echappe
(ESC) soit en double cliquant dans la zone graphique.
Une fois le dessin expurgé des entités de constituant pas la définition extérieure du profil de l’élément.
Détection finale du profile extérieur.
(Seule les entités situées le plus à droite du dessin sont conservées)
Création finale du profile
extérieur. Le logiciel relie automatiquement les segments existants par des
droites de manière a obtenir un profil fermé. Les courbes vertes sont les
courbes issues de la géométrie initiale. Les courbes en bleues sont les
segments de droite rajoutés par le logiciel pour fermer le profil.
Cette option permet de visualiser
la progression de la détection du profil .
Attention la valeur du
paramètre Tolérance
permet
d’affiner la sélection du profil .
Suite : Fonctions de détection de profil
